劳士应急灯接线图
劳士应急灯接线图：劳士消防应急照明灯接线图、劳士安全出口应急灯接线图、劳士消防应急吸顶灯接线图、劳士消防应急荧光灯接线图、劳士地面疏散指示灯接线图。
一、劳士消防应急照明灯接线图
劳士双头消防应急照明灯安装使用实拍图
这种类别的消防应急照明灯是目前建筑工程上大量使用的一款常见产品，属于非集中控制型自带蓄电池的消防应急照明灯。其优点是：价格低廉、性价比高、安装简单、功能完善免维护，使用寿命长。
【接线说明】
1、在墙面施工完成，按要求布好线后，安装好86墙面插座；
2、将消防应急照明灯在适当的地方，墙面钻孔，塞入胶塞，旋进螺钉（注意螺钉的尾部要预留部分在墙体外，便于挂灯）；
3、将消防应急照明灯背面的孔位对准墙面螺钉，从上往下顺着墙面向下滑动，将应急灯挂牢，安放平稳；
4、将应急灯的三脚插头插入插座，接通电源，灯具即进入到主电和充电状态；
5、然后按住模拟测试按钮test键不放，灯具即会进入到模拟应急亮灯的状态，松手后灯具恢复到主电和充电状态。
二、劳士安全出口应急灯接线图
劳士单面后出线安全出口应急灯接线图
【接线说明】依次从上到下的顺序
1、接地线（黄绿线）；
2、充电火线（棕色线）；
3、零线（蓝色线）。
三、劳士消防应急吸顶灯接线图
劳士4线强启消防应急吸顶灯接线图
【接线说明】依次从上到下的顺序
1、消防强启火线{光源板自带消防强启功能}；
2、常亮火线{开关火线}；
3、充电火线；
4、零线。
四、劳士消防应急荧光灯接线图

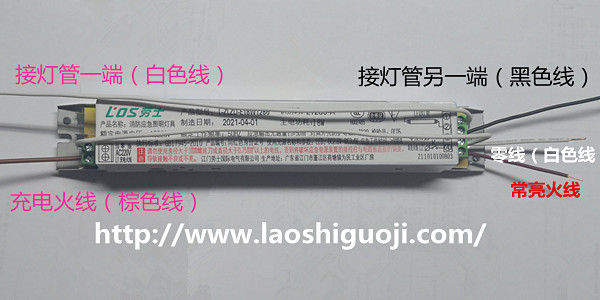

劳士180分钟消防应急荧光灯接线图
【接线说明】依次从上到下的顺序
1、白色线接灯管一端（灯管为双端接线方式）；
2、黑色线接灯管另外一端；
3、棕色线为充电火线（左下）；
4、白色线为零线（右中）；
5、常亮火线（棕色线，右下）。
五、劳士地面疏散指示灯接线图

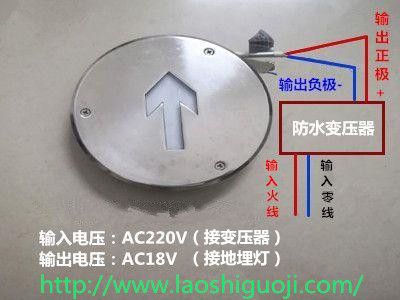

劳士地面疏散指示灯接线图
【接线说明】
1、AC220V火线、零线接入防水变压器；
2、防水变压器输出正极、负极分别接地面疏散指示灯的正极、负极；
3、劳士地面疏散指示灯在接通电源后呈常亮状态，停电后自动转换成应急指示状态。
更多劳士应急灯接线图，请浏览劳士消防应急灯网站http://www.laoshiguoji.com/【安装接线】栏目。
