劳士应急照明集中电源200W铅酸电池应急电源

        劳士应急照明集中电源200W铅酸电池应急电源，集中电源集中控制型消防应急照明和疏散指示系统必备设备，承担集中控制型消防应急照明灯具、集中控制型安全出口指示灯具的通信和供电，劳士200W应急照明集中电源控制箱，采用8条输出回路，每条回路最多可接60台灯具，铅酸电池备用电源，性能稳定、技术成熟、智能控制、放电持久，LCD显示屏清晰直观显示灯具及设备的工作状态，包括：主电信息、备电信息、输出信息、灯具信息、故障信息等，并具备设备地址编码、灯具编码、自动分配地址、AC市电检测及版本信息查询，功能强大，通信稳定，权威认证，品质可靠。

                                  BOOST升压优势设计    恒压输出

                                                                     劳士200W铅酸电池应急照明集中电源控制箱

              单个电池内阻小   放电性能好  电能转换效率≥95％

一  、技术参数

二、功能特性

1、劳士200W铅酸电池应急照明集中电源控制箱，采用AD12-38阀控铅酸电池作为备用电源；

2、镀锌钢板整体冲压成型箱体，坚固厚实，抗压耐撞击，防护等级IP33；

                                                                  劳士A型200W铅酸电池应急照明集中电源控制箱

3、LCD液晶显示屏，清晰显示应急照明集中电源箱及灯具的工作运行状态；


                                                                          劳士36v应急照明集中电源LCD显示屏

4、8条输出回路，每条回路可接60台灯具，最多可接255台消防应急灯；

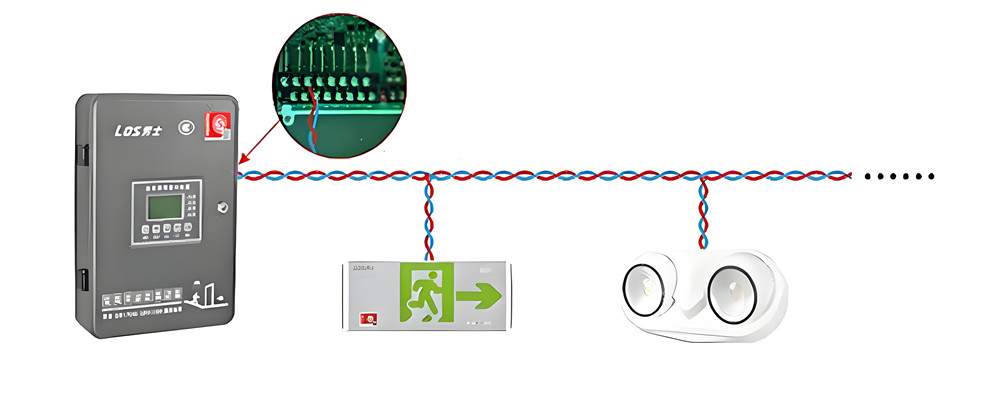

                                                                  劳士36V应急照明集中电源灯具输出回路接线图例

5、采用技术成熟、性能稳定的铅酸电池作为应急备用电源，BOOST升压优势设计，单个电池的内阻小、放电性能好、电能转换效率≥95％以上，稳定持久输出；

6、实时监控反馈电池电压、输出电压、电池充放电流等信息；

7、自带测试按钮和强启开关，可以强启设备点亮灯具；


                                                                           劳士36V应急照明集中电源主电开关和备电开关

8、大容量锂电池组，内置带有主动均衡技术的电池管理系统（BMS），通过电源线和备电信号采集线连接到主控模块，主控模块可实时控制、读取电池各种状态与信息。

                               CAN通讯                     火报通联

                                                                   劳士消防应急照明与智能疏散指示系统链接图

三、接线方式

       劳士应急照明集中电源200W铅酸电池应急电源，有输出8条灯具回路，每条回路可接60台灯具，最多可接255台灯具。

       劳士应急照明集中电源控制箱采用CANbus（现场局域控制总线）通信方式与主机连接，改通信方式用于各种工业控制系统，具有通信稳定可靠、抗干扰强、布线施工方便等特点。

      劳士应急照明集中电源与应急照明控制器（主机）的通信接线，可使用手拉手连接方式：特点是一进一出接线，线路分段敷设，首尾明确，检修方便，需打开每台集中电源的匹配电阻开关，接线时无需区分进出方向或上、下级，并且由于设备自带中继器功能，在此连接方式下，应急照明集中电源与应急照明集中电源间隔布线距离可达1KM，抗干扰能力更强，回路总长可达16KM。

                                                    劳士应急照明集中电源控制箱手拉手通信连接方式示意图

       劳士应急照明集中电源控制箱，还可以采用菊花链连接方式，需在末端设备设置匹配电阻，其特点是任意一台设备断开连接均不影响整条线路回路连接，劳士应急照明集中电源控制箱采用菊花链连接方式时，回路总长不得超过1KM的距离。

                                                         劳士应急照明集中电源菊花链通信连接方式示意图

                                                                                       劳士应急照明集中电源系统图

劳士200W铅酸电池应急照明集中电源控制箱相关产品参照表
