劳士应急照明控制器
劳士应急照明控制器，又称为应急照明主机、应急照明控制主机、消防应急照明控制器主机，立柜式主机。具有通讯距离远，最远通讯距离可达16KM，带点设备多，可达127台，带点灯具：组网最大60000，单机3200，通讯回路：标准4路、扩展8路，干接点：标准配置：4路，反馈/输出4路，干接点可扩展至32路，反馈/输出8路，通讯方式：CAN、RS232、RS485、RJ45以太网，联动方式：干接点、RS232、RS485，干接点具备：平面图编程、智能疏散变向疏散、分区启动、两点启动、无源干接点反馈等功能，组网方式：RJ45以太网，劳士应急照明控制器同时具备在线编码、手持编码器等编码方式，具有通信稳定、操作简单、环保节能等诸多优势。

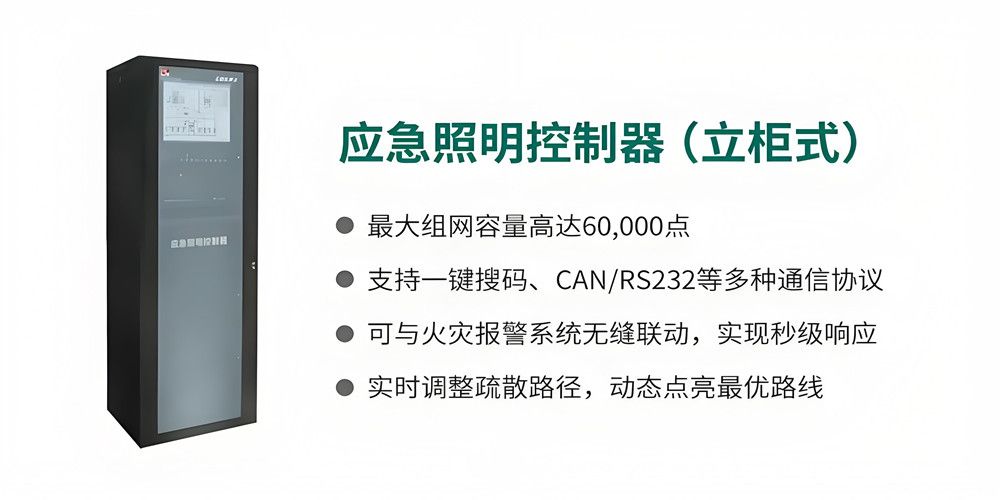

劳士落地式应急照明控制器主机
一、技术参数表
| 品牌 | 劳士 / LOS | 防护等级 | IP30 |
| 输入电压 | AC220V | 设备名称 | 应急照明控制器/应急照明主机 |
| 备用电源 | 3Hrs | 干接点 | 标准配置4路，反馈/输出4路 |
| 显示器 | 17吋工业控制计算机 | 干接点扩展 | 可扩展至32路，8路反馈/输出 |
| 通讯方式 |
CAN、RS232、RS485、RJ45以太网 |
干接点功能 |
平面图编程、智能疏散变向疏散、分区启动、两点启动、无源干接点反馈 |
| 通讯回路 | 4路或8路 | 组网方式 | RJ45以太网 |
| 通讯距离 | 最远16KM | 组网功能 |
主控机、区域机（分机）、CRT（图形显示装置） |
| 带点设备 | 最多127台 | 编码方式 | 在线编码、手持编码器 |
| 带点灯具 | 组网最大60000 单机3200 | 放置方式 | 立柜式 / 落地式 |
| 联动方式 | 干接点、RS232、RS485 | 工作频率 | 50Hz |
| 工作环境 | 0℃～+55℃ 湿度＜90％RH（无凝露） | 功率 | 60W |
| 储存环境 | 20℃～+70℃ 湿度＜90％RH（无凝露） | 产品尺寸 | 600×600×1800（mm） |
| 认证型号 | L-C-1 | 生产厂家 | 江门劳士国际电气有限公司 |
劳士落地式应急照明控制器内部结构
二、功能特性
1、劳士应急照明控制器，应用大容量锂电池，功率大、电量足、应急时间持久；
2、可实现消防联动通讯功能；
劳士火灾自动报警系统CAN总线联网图
3、17吋显示屏，工业级计算机，鼠标键盘操作，手动编程、电子编程，直观显示；
4、支持远程调试功能；
5、平面图直观显示，高度集成，支持平台集成；
劳士智能应急照明疏散系统平面图模式
6、带点设备最多可达127台；
7、干接点可扩展至32路，8路反馈/输出；
劳士应急照明控制器接线端子示意图
劳士智能疏散系统CAN通讯线接线图
劳士应急照明控制器主机市电检测线接线图
8、通讯稳定抗干扰；
9、安全环保、节能高效、操作简单。
劳士智能应急照明和疏散指示系统连接图
三、安装步骤
1、劳士应急照明控制器在箱体底部设有线缆进出线孔洞，安装前用户必须用工具将进线孔的挡片用工具撬掉，便于线缆引入到设备内部进行接线；
劳士壁柜式应急照明控制器安装步骤图（1）
将箱体底部的线缆进出线预留孔位的挡片撬掉
劳士壁柜式应急照明控制器安装步骤图（2）
将镀锌管锁母杯梳装进开好的孔内
2、安装前用户必须先确定安装位置，根据安装挂板的孔位在预装位置（墙面）安装好膨胀螺丝（壁柜机的安装方式，落地式主机部需要此项操作），再将产品挂在安装位的膨胀螺丝上面，并用螺母固定，设备在安装固定时应采用水平仪，以保证设备水平位置安装；
劳士壁柜式应急照明控制器安装步骤图（3）
用螺丝刀将L型安装板固定在机柜上
劳士壁柜式应急照明控制器安装步骤图（4）
安装板安装完成示意图
劳士壁柜式应急照明控制器安装步骤图（5）
在预装墙体根据设备安装孔距钻孔并装好膨胀螺丝
劳士壁柜式应急照明控制器安装步骤图（6）
将应急照明控制器挂入膨胀螺丝上，并用扳手将螺母锁紧，需确保牢固可靠
3、壁柜式应急照明控制器在安装完毕后，检查CAN通信总线、RS-485通信线、AC220V主电源线，确认没有短路、接地、破皮等问题。然后根据图纸标明的回路顺序及接线说明将线缆连接至指定端口；
4、接线要求
4.1、引入本产品的电缆或导线，配线应整齐，不宜交叉，并应固定牢固；
4.2、线缆芯线的端部，均应标明编号，并与图纸一致，字迹应清晰且不易退色；
4.3、端子板的每个接线端，接线不得超过2根；
4.4、线缆应留有不小于200mm的余量；
4.5、导线应绑扎成束；
4.6、线缆穿管、槽盒后，应将管口、槽口封堵。
四、接线说明
应急照明控制器与下级设备的连接，可使用手拉手连接方式，特点是一进一出接线，线路分段敷设，首尾明确，检修方便，需打开每台应急照明集中电源的匹配电阻开关，接线时无需区分进出方向或上、下级，并且由于设备自带中继器功能，在此连接方式下，应急照明集中电源与应急照明集中电源间隔布线距离可达1KM，抗干扰能力更强，回路总长可达16KM。（如下图所示）
劳士应急照明控制器与应急照明集中电源控制箱CAN总线手拉手连接方式示意图
劳士应急照明控制器与应急照明集中电源的通信连接，还可以采用菊花链连接方式，需在末端设备（应急照明集中电源）设置匹配电阻，特点是任意一台设备（应急照明集中电源）断开连接均不影响线路回路连接，改连接方式回路总长不得超过1KM。（如下图所示）
劳士应急照明和疏散指示系统CAN通信总线菊花链连接方式示意图
五、常见故障现象与故障排除方法
| 序号 | 故障现象 | 故障原因 | 解决方法 |
| 1 | 月检故障 |
按国标规定，每月检查设备电池工作能力，月检时 电池应急工作30秒，如无法应急则报月检故障 |
请检查设备是否有其他故障，如有请先解决其他故障，如果没有其他 故障请更换电池 |
| 2 | 年检故障 |
按国标规定，每年检查设备电池工作能力，电池应 急时间低于30分钟，如无法应急报年检故障 |
更换备电电池 |
| 3 | 主电故障 | 设备平时使用的电源停电，设备将进入应急状态 | 请检查开关与供电 |
| 4 | 备电欠压 | 备电电池电压过低 |
请保持主电源正常，等待设备充电一天。如故障依旧，请检查是否有 其他故障，如有请先解决其他故障，如果没有其他故障请更换设备主板 |
| 5 | 备电过放 |
备电电池过度使用。非紧急情况下不要过度使用 备电电池 |
请检查是否有其他故障，如有请先解决其他故障；如果没有请检查设备 是否打开强启功能（非紧急情况请勿使用强启功能）、输出回路是否 有超载情况 |
| 6 | 备电开路 |
备电电池的正负极连接线未与主控板连接。或主 控板内备电开关未打开。或主控板内备电保险损坏 |
请正确连接备电电池连接线并打开备电开关。如故障依旧请检查主控板 内的备电保险，如果备电保险完好，请替换电池或者主控板以确定损坏 部件 |
| 7 | 电池健康故障 | 电池寿命剩余不足 | 请更换电池或重新充放电 |
| 8 | 电池均衡故障 | 备电电池内部线路故障 | 请联系经销商，返厂维修 |
| 9 | 电池采集故障 | 备电电池内部线路故障 | 请联系经销商，返厂维修 |
| 10 | 均衡版离线 | 备电电池的均衡检测线未与主控板连接 |
请正确连接电池均衡检测线，如故障依旧，请替换电池或主控板以确定 损坏部件 |
| 11 | 充电故障 | 充电系统异常 |
请重启设备，在开启设备时先打开备电开关，再打开主电开关。如故障 依旧，请替换电池或主控板以确定损坏部件 |
| 12 | 主电开关电源故障 | 主电开关电源（AC-DC）异常，或回路输出异常 | 请移除所有输出回路，如果故障依旧请更换主电开关电源（AC-DC）部件 |
| 13 | 输出回路故障 | 二总线输出异常 | 请移除所有输出回路，并检查主控板内各个输出保险与输出总保险 |
| 回路输出保险丝开路 | 二总线输出异常 | 请移除对应故障回路线，并排查线路故障。在排除线路故障后更换保险丝 | |
| 回路漏电流超标 | 二总线输出异常 |
请移除对应故障回路线，如果故障依旧请联系经销商，返厂维修。如果 故障排除则请排查该线路 |
|
| 回路灌电流超标 | 二总线输出异常 |
请移除对应故障回路线，如果故障依旧请联系经销商，返厂维修。如果 故障恢复则请排查该线路 |
|
| 回路短路/过载 | 二总线输出异常 |
请移除对应故障回路线，如果故障依旧请联系经销商，返厂维修。如果 故障恢复则请排查该线路 |
|
| 14 | 显示板离线 | 显示屏与主控板的连接异常 |
请检查显示屏与主控板的连接线，如果故障依旧，请替换显示屏或 主控板以确定损坏部件 |
| 15 | 地址冲突 | 有多台设备地址号相同 | 请检查每一台设备的地址，并对重复地址的设备重新设置 |
| 16 | 应急照明控制器主电故障 | 设备平时使用的电源停电，设备将进入应急状态 | 请检查开关与供电 |
| 17 | 应急照明控制器备电故障 | 设备内部件异常 | 请联系经销商，将设备内电源板返厂维修 |
| 18 | 联动干接点无法复位 | 联动线带有巡线电压导致应急智能控制器误触发火警 | 请在联动线上增加基地亲戚隔离，或增加匹配电阻 |
| 19 | 设备离线 | 软件内串口配置不正确 | 在系统设置中检查串口设置是否正确 |
| 通讯线异常 | 故障依旧请排查通讯线与接线 | ||
| 设备地址不符 | 故障依旧请检查设备地址设置是否正确 | ||
| 设备异常 | 故障依旧请更换控制器内通讯板或更换设备内主控板以确定损坏部件 | ||
| 20 | 无法联动 | 软件内串口配置不正确 | 请在软件设置内修改通讯串口为 COM1或 COM2 |
| 软件内未添加对应干接点的报警器 |
请在联动后查看主机内显示的干接点地址，然后点击添加菜单，添加 烟感报警器并输入干接点地址 |
||
| 软件内添加的干接点报警器地址不符 | 请点击添加好的报警器，鼠标右键编辑属性，修改地址号 | ||
| 设备通讯异常 | 请联系经销商技术员处理 | ||
| 联动信号与联动串口信号不对 | 主机支持有源24V和无源常开干接点，请检查联动连接接口是否正确 | ||
| 21 | 控制器电源状态无信息显示 | 软件内串口配置不正确 | 在系统设置中检查串口设置是否正确 |
| 22 | 强启开关无反应 | 软件内串口配置不正确 | 在系统设置中检查串口设置是否正确 |
| 23 | COM*打开失败 | 软件内串口配置不正确 | 在系统设置中检查串口设置是否正确 |
