        劳士应急照明集中电源控制箱,又称为:劳士应急照明集中电源箱、劳士应急照明集中电源、消防应急照明集中电源控制箱,是应急照明与疏散指示系统-江门劳士智能消防疏散系统-集中电源集中控制型消防应急照明和疏散指示系统必备的设备。



       劳士应急照明集中电源控制箱,采用新能源汽车级别的环保型锂电池,模块化高度集成电路,锂电池电源自控充电技术,耐高温,主动均衡控制,8条输出回路,与火报系统联网,具有操作简单、通信稳定、抗干扰强、应急持久、安全节能,工作可靠,使用寿命更长等诸多优势。



                                               主动均衡              火报联通




                                                                           劳士500W应急照明集中电源控制箱



                                                高度集成             环保节能



一、产品概述

       劳士应急照明集中电源控制箱,是集中电源集中控制型消防应急系统中重要的组成部分,与集中电源型消防应急标志灯具(简称标志灯)和集中电源型消防应急照明灯具(简称照明灯)配套使用,通过应急照明控制器的控制,与应急照明集中电源的供电,完成正常疏散指示和应急预案疏散指示。

       产品功能设计、生产及检验符合GB17945-2010、GB51309国家标准,集区域控制和配电于一体的具有智能化监控控制功能的新一代智能产品。

       劳士应急照明集中电源控制箱,采用全中文LCD显示屏,面板上设有工作状态显示灯,通过LCD显示屏可查询主电信息、备电信息、输出信息和灯具信息等;

       本产品可输出8条灯具回路,每条回路可接60台灯具,最多可接入480台灯具。

      本产品采用CABBus(现场局域控制总线)通信方式与主机连接,该通信方式用于各种工业控制系统,具有通信稳定可靠、抗干扰能力强、布线施工方便等特点。




                                                                              江门劳士智能消防疏散系统组成图



二、应用范围

     本产品适用于宾馆、酒店、车站、写字楼、学校、医院、商场、机场、会展中心和地铁等人群密集场所,安装于相应区域内作为区域控制及配电的设备,对集中电源型消防应急灯具进行控制及供电。

三、劳士应急照明集中电源控制箱连接方式


劳士应急照明集中电源控制箱连接方式可分为:手拉手连接方式和菊花链连接方式两种。(如下图所示)


                                                  劳士应急照明集中电源控制箱手拉手连接方式示意图

【连接说明】

      劳士应急照明集中电源控制箱与应急照明控制器通信接线,采用手拉手连接方式时,其特点是一进一出接线,线路分段敷设,首尾明确,检修方便,需打开每台应急照明集中电源控制箱的匹配电阻开关,接线时无需区分进出方向或上、下级,并且由于设备自带中继器功能,在这种连接方式下,应急照明集中电源与应急照明集中电源间隔布线可达1KM,抗干扰能力更强,回路总长可达16KM;



                                                  劳士应急照明集中电源控制箱菊花链连接方式示意图


【连接说明】


劳士应急照明集中电源控制箱采用菊花链连接方式时,需在末端设备匹配电阻,特点是任意一台设备断开连接时不会影响整条线路回路连接,该连接方式回路总长不得超过1KM。

四、技术参数



额定电源电压 AC220V 设备类型 应急照明集中电源控制箱
额定输出电压 DC36V 防护等级 IP65
主电功耗 500W 工作环境 温度0℃~55℃,湿度≤95%(仅限室内安装使用)
充电时间 ≤24小时 配接产品 适配本公司生产的所有A型集中电源型消防应急灯具
应急工作时间 ≥90min 保护功能 过载、短路、接地、开路、电池过充电、过放电、电池温度保护
应急转换时间 <0.25S 箱体材质 镀锌钢板箱体+喷皱砂灰
AC~DC电源 转换效率93%  功率因数:0.99 电池类型 500W磷酸铁锂电池
输出回路 8路 通信方式 与控制器通信CAN总线,与灯具通信二总线
进出线方式 箱体底部进出线 带灯数量 单回路60台,全回路合计255台
质保期限 二年(实际寿命10年以上) 安装方式 璧装 / 壁挂式
执行标准 《GB17945-2010》《GB51309-2018》 生产厂家 劳士应急照明集中电源厂家





                                                                      劳士应急照明集中电源控制箱内部结构图



劳士应急照明集中电源控制箱/铁锂电池应急电源相关型号及参数表



功率 型号

识别码

输入电压 输出电压 输出回路 显示器 应急时间 防护等级 产品尺寸/mm
75W L-D-0.075KVA-36L2 L7085-A AC220V DC36V 4 LCD液晶屏 ≥90分钟 IP33 258×79×355
100W L-D-0.1KVA-36L2 L7084-A AC220V DC36V 4 LCD液晶屏 ≥90分钟 IP33 258×79×355
75W

L-D-0.075KVA-36L1

L7082 AC220V DC36V  4 LCD液晶屏 ≥90分钟 IP65 258×79×355
100W L-D-0.1KVA-36L1 L7081 AC220V DC36V 4 LCD液晶屏 ≥90分钟 IP65 258×79×355
150W L-D-0.15KVA-36L2 L7080-B AC220V DC36V 8 LCD液晶屏 ≥90分钟 IP33 299×110×425
200W L-D-0.2KVA-36L2 L7079-B AC220V DC36V 8 LCD液晶屏 ≥90分钟 IP33 299×110×425
300W L-D-0.3KVA-36L2 L7078-B AC220V DC36V 8 LCD液晶屏 ≥90分钟 IP33 299×110×425
150W L-D-0.15KVA-36L1 L7069-B AC220V DC36V 8 LCD液晶屏 ≥90分钟 IP65 299×110×425
200W L-D-0.2KVA-36L1 L7068-B AC220V DC36V 8 LCD液晶屏 ≥90分钟 IP65 299×110×425
300W L-D-0.3KVA-36L1 L7067-B AC220V DC36V 8 LCD液晶屏 ≥90分钟 IP65 299×110×425
500W L-D-0.5KVA-36L2 L7113-D AC220V DC36V 8 LCD液晶屏 ≥90分钟 IP33 405×125×550
500W L-D-0.5KVA-36L1 L7111-D AC220V DC36V 8 LCD液晶屏 ≥90分钟 IP65 405×125×550
1000W L-D-1KVA-36L2 L7112-D AC220V DC36V 8 LCD液晶屏 ≥90分钟 IP33 405×195×550
1000W L-D-1KVA-36L1 L7110-D AC220V DC36V 8 LCD液晶屏 ≥90分钟 IP65 405×195×550



劳士应急照明集中电源控制箱/铅酸电池应急电源相关型号及参数表



功率 型号 识别码 输入电压 输出电压 输出回路 显示器 应急时间 防护等级 产品尺寸/mm
100W L-D-0.1KVA-36Q1 L7138-A AC220V DC36V 4 LCD液晶屏 ≥90分钟 IP33 299×108×425
100W L-D-0.1KVA-36Q2 L8275 AC220V DC36V 4 LCD液晶屏 ≥90分钟 IP65 299×108×425
200W L-D-0.2KVA-36Q1 L7137-A AC220V DC36V 8 LCD液晶屏 ≥90分钟 IP33 299×180×459
200W L-D-0.2KVA-36Q2 L8274 AC220V DC36V 8 LCD液晶屏 ≥90分钟 IP65 299×180×459
300W L-D-0.3KVA-36Q1 L7142-A AC220V DC36V 8 LCD液晶屏 ≥90分钟 IP33 405×195×550
300W L-D-0.3KVA-36Q2 L8273 AC220V DC36V 8 LCD液晶屏 ≥90分钟 IP65 405×195×550
500W L-D-0.5KVA-36Q1 L7141-A AC220V DC36V 8 LCD液晶屏 ≥90分钟 IP33 405×195×550
500W N-D-0.5KVA-36Q2 L8272 AC220V DC36V 8 LCD液晶屏 ≥90分钟 IP65 405×195×550
600W L-D-0.6KVA-36Q1 L7147 AC220V DC36V 8 LCD液晶屏 ≥90分钟 IP33 405×195×883
1000W L-D-1KVA-36Q1 L7140-A AC220V DC36V 8 LCD液晶屏 ≥90分钟 IP33 405×195×883
1000W N-D-1KVA-36Q2 L8271 AC220V DC36V 8 LCD液晶屏 ≥90分钟 IP65 405×195×883


五、功能详解

1、显示模块

      带有LCD显示屏与工作状态指示灯,通过信号线连接到主控模块,可实时显示设备内的各种信息与状态,如:电池电压、输出电压、电池充放电电流等。带有测试按钮和强启开关,可强启设备点亮灯具。


2、备用电源模块(锂电池组)

       使用更安全可靠的锂电池组,内置带有主动均衡技术的电池管理系统(BMS),让电池的使用寿命更长。通过电源线和备电信号采集线连接到主控模块,主控模块可实时控制、读取电池各种状态与信息。



                                                                  内置自电均衡模块





                                                                                劳士大容量环保磷酸铁锂电源



                            主控模块:双模式监测市电掉电功能


3、主控模块

       该模块具有控制、通信、电源切换、和市电检测等功能。在主电状态下通过内置的充电功能给备用电源模块进行充电,当AC220V主电电源故障或关闭时,自动切换到备电电源模块供电模式;通过市电检测的AC220V端口(或干接点端口)实时检测市电电源的状况,双模式自动检测市电掉电功能,在市电电源故障或停电时,自动点亮应急灯具为人员提供应急照明和疏散指示,同时故障信息与系统状态通过CAN总线发送给应急照明控制器,并在显示模块中显示。


六、劳士应急照明集中电源控制箱接线图


                                                                            劳士应急照明集中电源控制箱接线图

【接线说明】


 端子定义  名称  接线说明
  灯
  具
  二
  总
  线
  输
  出
  回
  路


 CH1  L1+  第一回路灯具输出正极(+)
 L1-  第一回路灯具输出负极(-)
 CH2  L2+  第二回路灯具输出正极(+)
 L2-  第二回路灯具输出负极(-)
 CH3  L3+  第三回路灯具输出正极(+)
 L3-  第三回路灯具输出负极(-)
 CH4  L4+  第四回路灯具输出正极(+)
 L4-  第四回路灯具输出负极(-)
 CH5  L5+  第五回路灯具输出正极(+)
 L5-  第五回路灯具输出负极(-)
 CH6  L6+  第六回路灯具输出正极(+)
 L6-  第六回路灯具输出负极(-)
 CH7  L7+  第七回路灯具输出正极(+)
 L7-  第七回路灯具输出负极(-)
 CH8  L8+  第八回路灯具输出正极(+)
 L8-  第八回路灯具输出负极(-)

 干接点
 干接点输出  当备用电池组供电时才有输出,主电状态下处于断开状态。

 市电检测干接点输出
 干接点输入市电检测为无极性连接;
 注:如果用户需要多路市电检测请使用干接点输入的方式检测。
 强启输入
 DC24V或干接点
 干接点强启输入方式为无极性连接;
 当需要DC24V强启输入方式时,需要注意区分正、负极。

 通信总线
 CAN2  H+  通信线正极(+)
 L-  通信线负极(-)
 CAN1  H+  通信线正极(+)
 L-  通信线负极(-)

 匹配电阻开关

 120欧姆
 匹配电阻开关只控制CAN1端口电阻,拨至ON位置CAN1端口带120欧姆电阻;
 拨至1、2位置表示CAN1端口处于无电阻状态,并且两位拨码需同时拨动。

 主电源输入
 L  应急照明集中电源主电源输入火线(消防火线)
 N  应急照明集中电源主电源输入零线
 E  地线

 主电源开关
 关  关闭设备主电源
 开  开启设备主电源

 AC输出
 L  接内部开关电源火线
 N  接内部开关电源零线

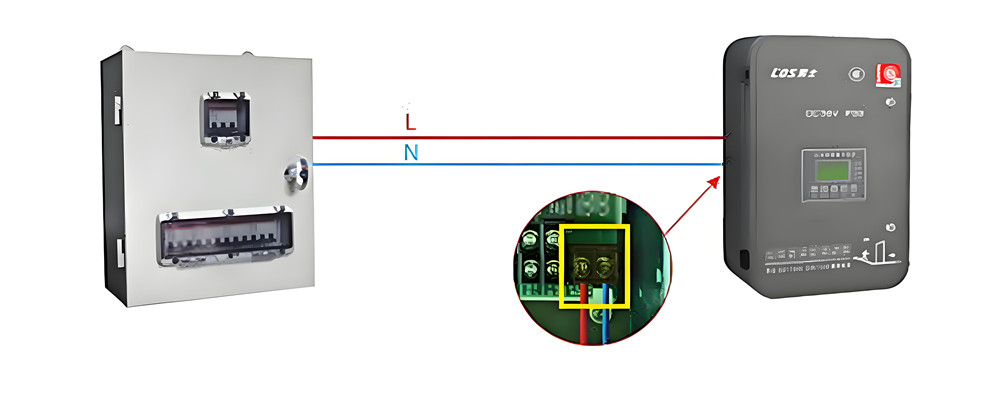

 市电检测
 AC220V输入
 L  市电输入火线  【严禁将不同相位的市电直接并接监测】
 N  市电输入零线  【严禁将不同相位的市电直接并接监测】


【说明】

1、应急照明集中电源至应急照明控制器通信线:WDZN-RVS2×1.5m㎡(双绞线)。

2、灯具回路线长150米以内使用WDZN-RVS2×1.5m㎡,150米(含150米)以上WDZN-RVS2×4m㎡,穿SC20管敷设。管口连接处需做防刮线处理,在多尘或潮湿场所线管需做密封处理。



七、重要操作说明



1、设备正常运行状态下,当主电停电后,设备会自动切换到备用电源供电;备用电源充满电后,应急照明集中电源可以正常工作90分钟以上;



2、强制启动功能不依赖设备的监控程序,即使设备监控程序没有运行,或设备处于死机状态,按下“强启开关”键也可以向分配电装置下发全系统应急疏散预案的应急命令。在面板指示灯熄灭的情况下“强制启动”按键也起作用。当出现火警时,如果设备处于应急状态,请勿按“强启开关”键,否则系统将不会按照预先设定好的疏散预案应急。“强启开关键”在LED显示屏的背面,需要打开设备柜门才能操作。



3、由于产品版本升级或其他原因,本文档内容会不定期进行更新。除非另有约定,本文档仅作为安装使用指导。



4、设备检查维护时,须由专业人员操作。在检查或维护工作之前需切断电源,且设备要可靠接地。


八、开箱及通电测试

   劳士应急照明集中电源控制箱在安装前,应进行外观检查和开机实验,并核对装箱清单和附件,操作步骤如下:

1、检查设备的包装,是否有运输损坏;

2、将包装拆除,检查设备外观、柜体有无变形;检查设备的铭牌并确认是您所订购的产品;检查设备LCD屏幕是否完好、无破损;打开设备柜门查看是否有导线磨破、螺丝脱落等紧固件松动,机箱内各接线端子是否牢固、可靠。

3、通电测试:将电池的电源箱及备电信号采集接口连接好,并给设备接入AC220V电源,确认无误后,打开AC220V电源开关启动设备,查看设备显示屏是否显示“系统故障”(因测试时设备未接负载和通信,显示“系统故障”为正常现象),用万能表依次测量灯具输出回路端口是否有DC36V输出,如有电压输出代表设备正常,如无电压输出代表设备异常(详见故障排除条款);然后将AC220V电源关闭,查看显示屏是否显示“系统应急”,再次用万能表测量灯具输出回路端口是否还有DC36V电压输出,如有电压输出,代表设备正常,如无电压输出,代表设备异常(详见故障排除条款),最后将电池电源线和备电信号采集接口断开连接,通电测试完成。


九、安装环境要求

禁止将应急照明电源安装在下列任何环境中

(1)高温、雨淋、腐蚀、火源、斜坡;

(2)请安装在远离粉末、尘埃、油、水的地方(除IP65设备外);

(3)请安装在远离电磁辐射源的地方;

(4)请安装在没有振动的场所;

(5)使用场所:室内。



十、安装空间要求



(1)安装本产品需在装修施工结束后,地面上无建筑泥土、装修墙壁粉刷无液体滴落时安装;



(2)设备侧面预留大于10CM空间、正面和底部至少预留大于60CM的空间,必须有充足的检修空间;



(3)设备的底部不可防止任何物件;





                                                     劳士应急照明集中电源控制箱安装示意图1





                                                    劳士应急照明集中电源控制箱安装示意图2



十 一、安装步骤



1、本设备底部设有线缆进线孔,安装前用户必须用工具将进线孔的挡片用工具撬掉(螺丝刀或尖嘴钳),便于装外配电引入到设备内部进行接线。



2、本设备为吸墙式安装方式,安装前用户必须先确定安装位置,根据安装挂板的孔位在预留位置(墙面)钻孔并安装好膨胀螺丝,再将设备挂在安装位的膨胀螺丝上,用螺母固定,设备固定时应采用水平仪,以保证设备水平位置安装。



3、设备安装完毕后,检查CAN通信总线、灯具输出二总线、AC220V主电源线等,确认没有短路、接地、破皮等问题,然后根据图纸表明的回路顺序和接线说明,将线路连接至指定端口。



十二、接线要求



(1)引入设备的电缆或导线,配线应整齐,不宜交叉,并应固定牢靠;



(2)线缆芯线的端部,均应标明编号,并与图纸一致,字迹应清晰且不宜褪色;



(3)端子板的每个接线端,接线不得超过2根;



(4)线缆应预留200mm的余量;



(5)导线应捆扎成束;



(6)线缆穿管、槽盒后,应将管口、槽口封堵。



【注】设备安装完成后,需满足该设备标称的防护等级要求。



十三、安装说明



【设备安装重要提示】



国家标准GB51309-2018《消防应急照明和疏散指示系统技术标准》第4.4.1条规定:



1、在轻质墙上采用壁挂方式安装时,应采取加固措施;



2、落地安装时,其底边应高出地(楼)面100mm~200mm;



3、设备在电气竖井内安装时,应采用下出口进线方式;



      因本设备为IP33或IP65,国家标准GB/T4208规定:第二位数字“3”时,表示当外壳垂直面在60°范围内淋水无有害影响;第二位数字“5”时,表示向外壳各方向喷水无有害影响,故为了防止水顺着线管进入设备内损坏设备,不应在箱顶随意钻孔,钻孔会破坏设备标称的防护等级,且所产生的碎铁等异物跌落到PCB板上会损坏设备;



      不按产品说明书安装导致设备的损坏,不在质保范围内。





                                                        劳士应急照明集中电源控制箱安装步骤图1





                                                       劳士应急照明集中电源控制箱安装步骤图2





                                                   劳士应急照明集中电源控制箱安装步骤图3





                                                        劳士应急照明集中电源控制箱安装步骤图4





                                                        劳士应急照明集中电源控制箱安装步骤图5





                                                        劳士应急照明集中电源控制箱安装步骤图6





                                                          劳士应急照明集中电源控制箱安装步骤图7





                                                   劳士应急照明集中电源控制箱安装步骤图8





                                                     劳士应急照明集中电源控制箱安装步骤图9





                                                      劳士应急照明集中电源控制箱安装步骤图10
